TerrioLabs 1D · Plugin para AutoCAD

Perfiles geotécnicos en AutoCAD, desde tu Excel.

TerrioLabs 1D convierte tus datos de sondeos en perfiles estratigráficos listos para plano, sin dibujar una sola línea a mano.

Contáctame para más información Ver cómo funciona →

Licencia de uso: $25 USD · Pago único · AutoCAD / Civil 3D 2021–2026

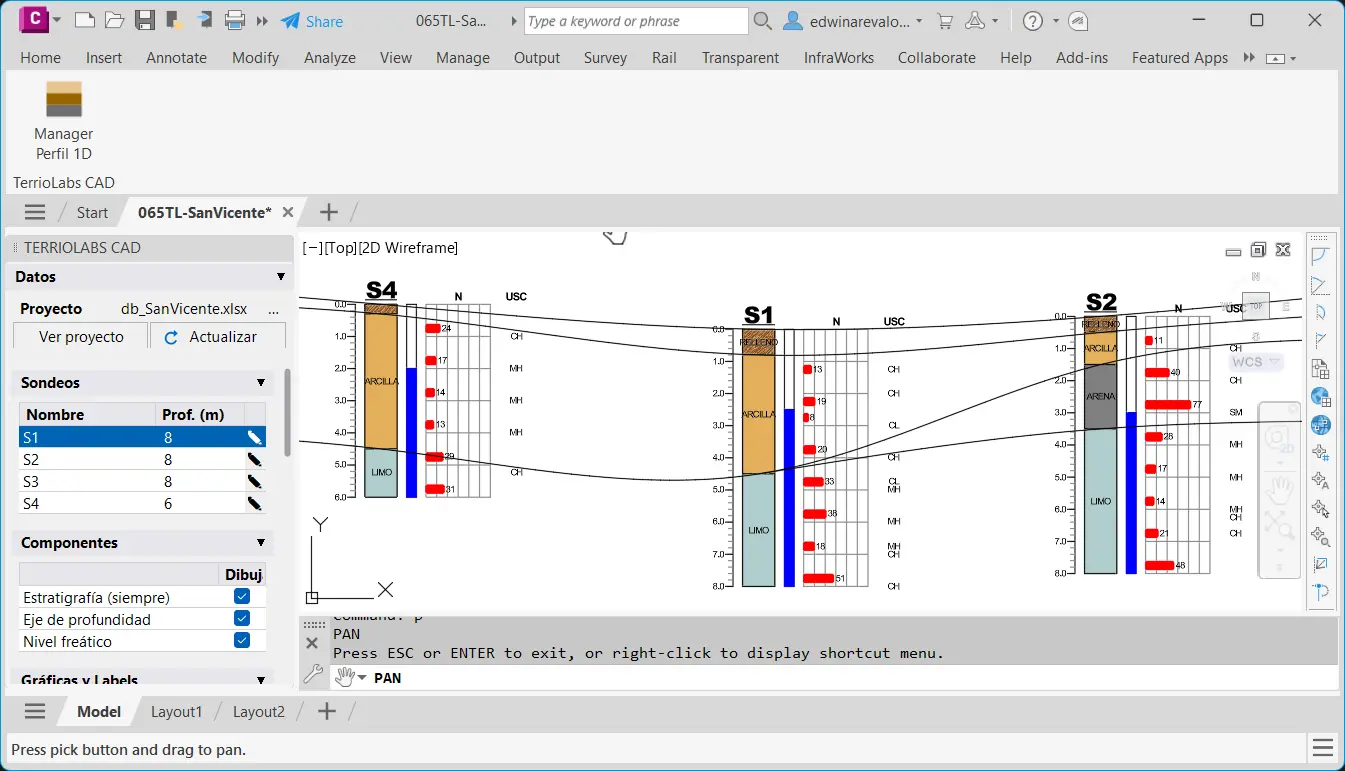

TerrioLabs 1D en AutoCAD — perfil estratigráfico con paleta acoplable

El problema que resuelve

Dibujar perfiles de sondeo a mano en AutoCAD es lento, repetitivo y propenso a errores: cada capa, cada barra de SPT y cada etiqueta se trazan una por una, y cualquier cambio en los datos obliga a rehacer el dibujo.

TerrioLabs 1D elimina ese trabajo manual: tú mantienes los datos en Excel —como ya lo haces— y el plugin genera el perfil completo en segundos. Si cambian los datos o el estilo, regeneras todo con un clic.

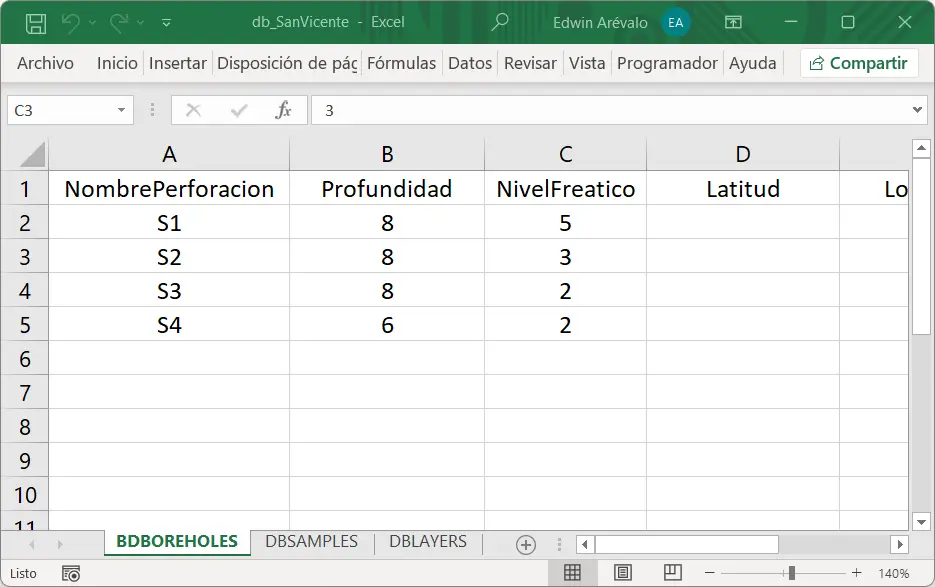

Excel con hojas BDBOREHOLES, DBLAYERS y DBSAMPLES

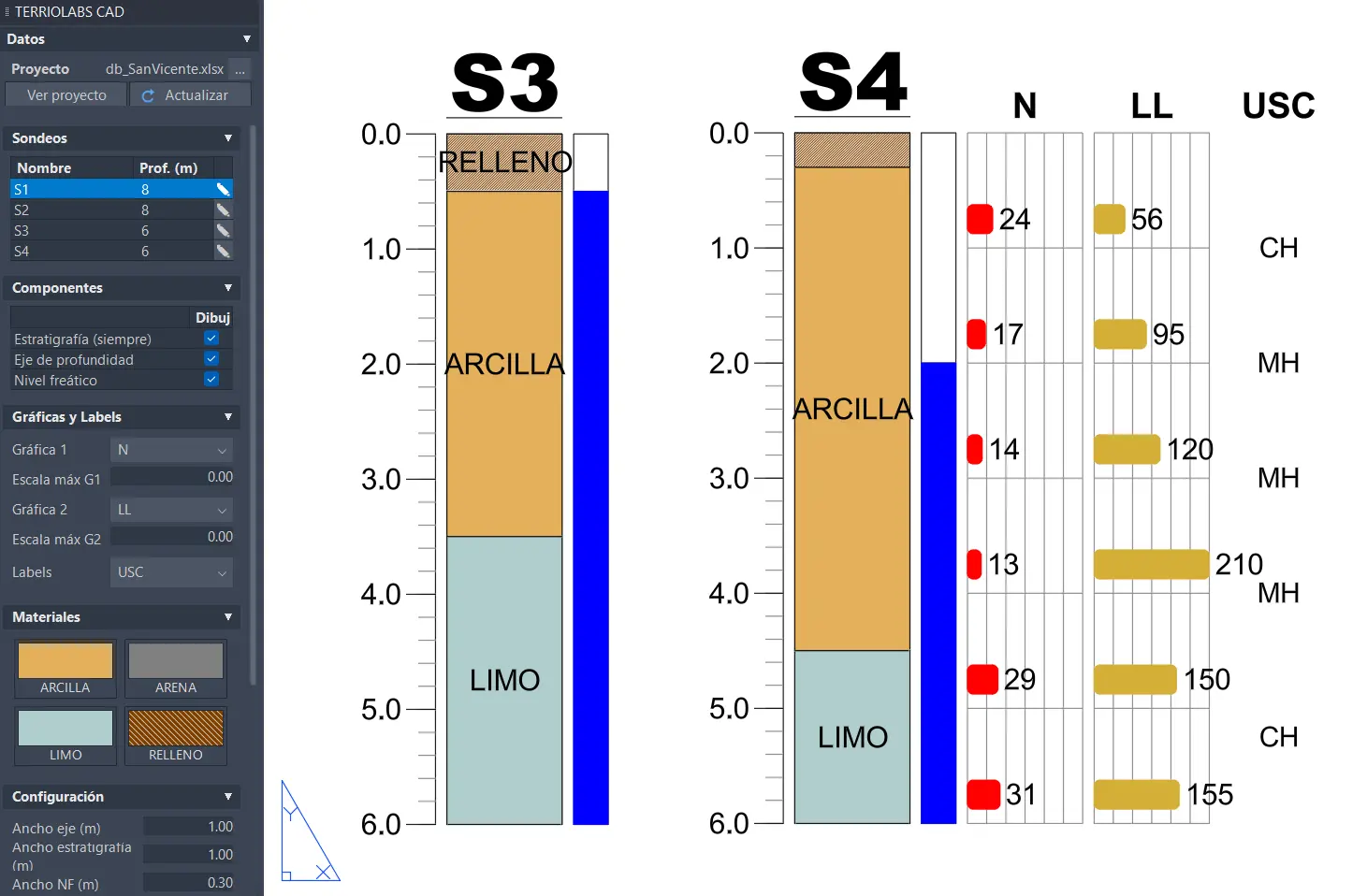

Perfil estratigráfico generado en AutoCAD por TerrioLabs 1D

Flujo de trabajo

El resultado habla por sí solo.

  1. 01

    Abre la paleta

    Escribe TERRIOLABS o usa el botón del ribbon.

  2. 02

    Carga tu Excel

    Selecciona el archivo .xlsx con tus sondeos.

  3. 03

    Configura

    Elige materiales, qué graficar y los anchos del perfil.

  4. 04

    Dibuja

    Clic en el sondeo y marca el punto de inserción. Listo.

↻ ¿Cambiaron los datos o el estilo? Botón Actualizar y todos los perfiles del dibujo se regeneran al instante.

Míralo en acción

En un proyecto

Del sondeo al plano de entrega, listo para firma.

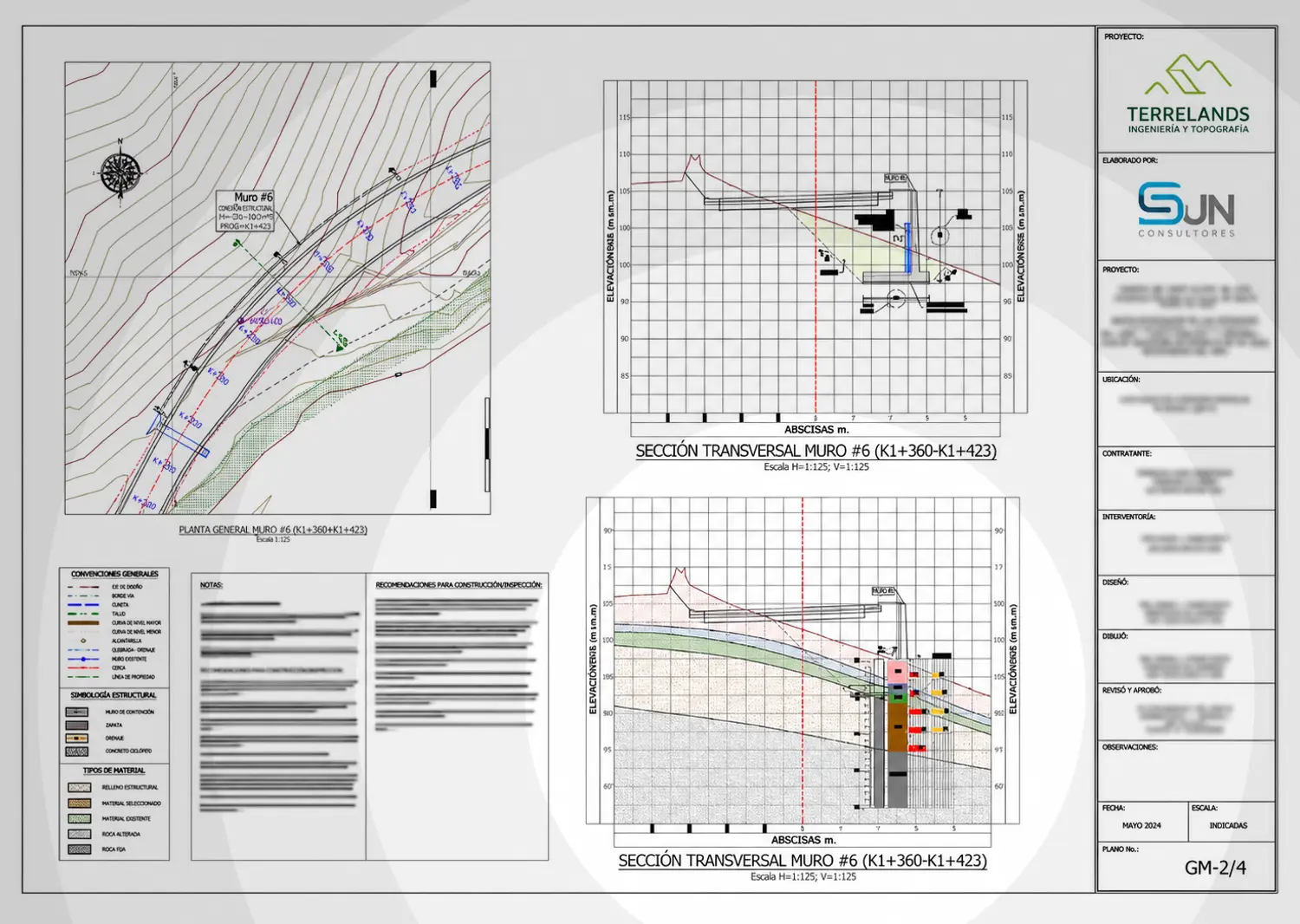

Plano de AutoCAD con varios perfiles estratigráficos generados por TerrioLabs 1D, listo para entrega

¿Listo para probarlo en tu próximo proyecto?

Contactar

Todo lo que incluye

Hecho para el flujo de trabajo que ya tienes.

Sin cambiar tu Excel. Sin aprender software nuevo. El plugin se adapta a tus columnas, tus materiales y tus estándares de entrega.

Características principales

Todo lo que necesitas para no volver a dibujar un perfil a mano.

Lectura directa desde Excel

Tres hojas con nombres fijos. Sin formatos propietarios ni importaciones.

Columnas de ensayo dinámicas

SPT, % finos, humedad, límites — detecta cualquier campo numérico.

Estratigrafía con materiales editables

Color y patrón por tipo de capa, editor visual con vista previa.

Eje de profundidades configurable

Divisiones y subdivisiones a tu medida.

Nivel freático

Columna con zona seca y zona saturada.

Hasta dos gráficas + labels

Escala automática comparable entre sondeos, o manual.

Layout 100% configurable

Si desactivas un componente, los demás se reacomodan solos.

Configuración guardada en el .dwg

Al reabrir el dibujo, queda exactamente como lo dejaste.

Bloque nativo de AutoCAD

Editable y reutilizable como cualquier otro bloque del dibujo.

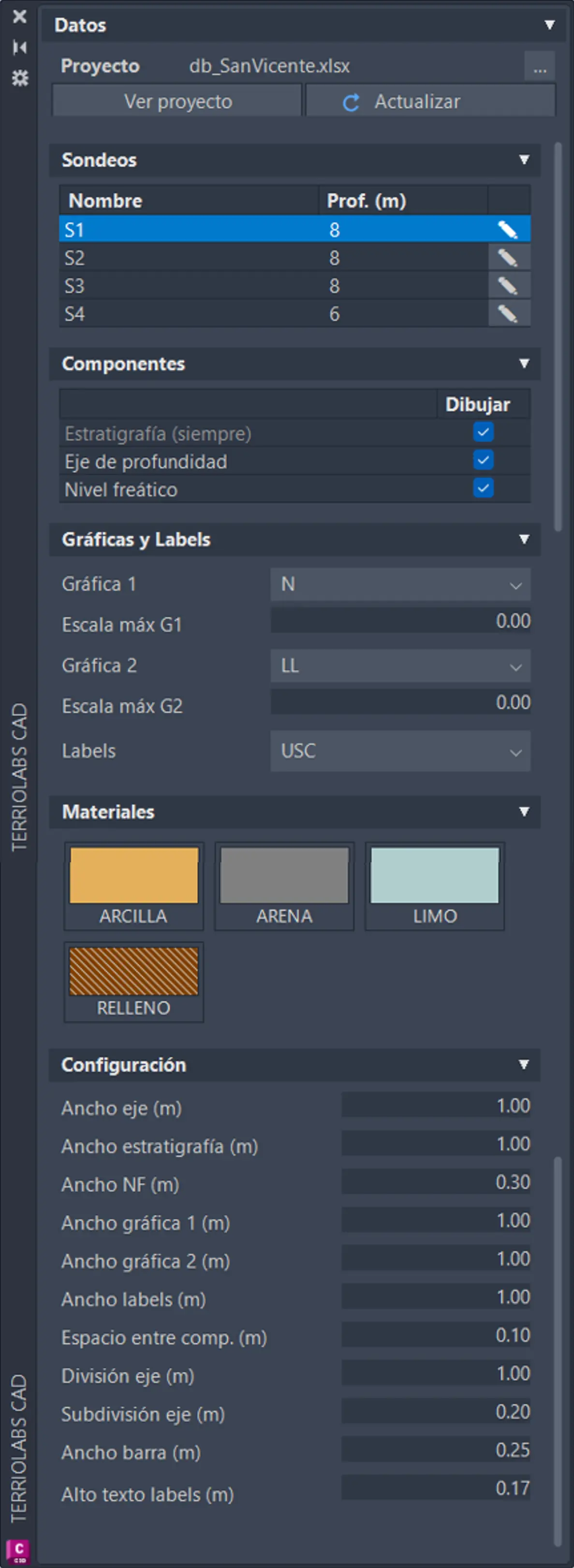

Paleta acoplable de TerrioLabs 1D en AutoCAD

Tu Excel de siempre

Un .xlsx que ya conoces. Sin conversiones.

El plugin solo necesita que tus datos estén en tres hojas con nombres fijos. Si ya llevas tus sondeos en Excel, probablemente ya tienes el 80% hecho. Solo las primeras columnas de DBSAMPLES son obligatorias — cualquier otra queda disponible para graficar o mostrar como etiqueta.

Hoja Para qué Columnas mínimas
BDBOREHOLES Un registro por sondeo NombrePerforacion, Profundidad, NivelFreatico
DBLAYERS Capas de cada sondeo NombrePerforacion, Tipo, ProfInicial, ProfFinal, Descripcion
DBSAMPLES Muestras / ensayos NombrePerforacion, ProfInicial, ProfFinal + columnas de ensayo
BDBOREHOLES DBLAYERS DBSAMPLES HOJA 1 / 3 · UN REGISTRO POR SONDEO # 1 2 3 4 NombrePerforacion Profundidad NivelFreatico … S-01 25.50 8.20 S-02 30.00 7.50 S-03 22.80 6.80 + n registros más… columna obligatoria

Componentes del perfil

Cada parte, configurable por separado.

Las seis columnas del perfil se activan, ocultan o ajustan de forma independiente, así el plano final muestra exactamente lo que necesitas entregar.

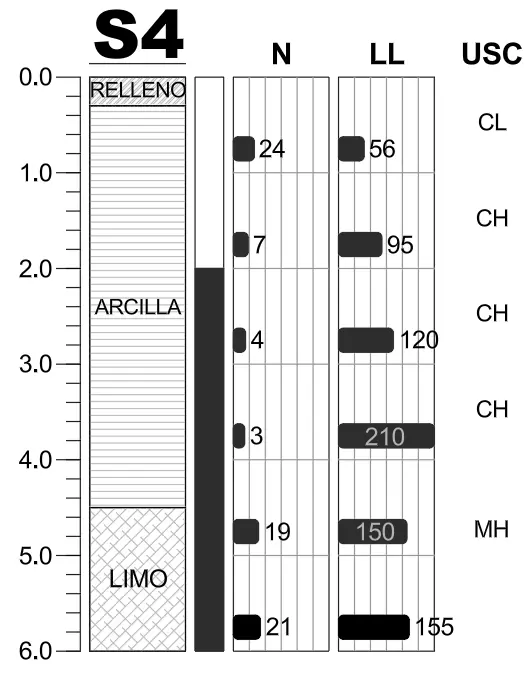

Diagrama anotado del perfil estratigráfico con componentes 1-6
  1. 1

    Eje de profundidades

    Divisiones y subdivisiones a tu medida.

  2. 2

    Estratigrafía

    Columna con achurado por material y descripción.

  3. 3

    Nivel freático

    Zona seca y saturada en una sola columna.

  4. 4

    Gráfica 1

    Campo del Excel a elegir (p. ej. SPT).

  5. 5

    Gráfica 2

    Segundo campo (p. ej. % finos).

  6. 6

    Labels / etiquetas

    Columna de texto: USC, descripciones, observaciones.

Requisitos

  • AutoCAD o Civil 3D 2025 o 2026 (Windows).
  • Microsoft Excel no es necesario en tu computador — el plugin lee el .xlsx directamente.
  • Instalación: ejecutar el instalador .msi (sin configuración manual).

Instalación

Tres pasos.

  1. 01

    Cierra AutoCAD.

  2. 02

    Ejecuta TerrioLabsP1D.msi y sigue el asistente.

  3. 03

    Abre AutoCAD — la pestaña TerrioLabs aparece en el ribbon.

El plugin se carga automáticamente en cada arranque de AutoCAD. Para actualizar, ejecuta el nuevo .msi; reemplaza la versión anterior automáticamente.

Contactar para adquirir

Preguntas frecuentes

Lo más preguntado.

¿Funciona con mi versión de AutoCAD?

Está validado en AutoCAD y Civil 3D 2025 y 2026. Otras versiones están en desarrollo.

¿Modifica mis archivos de Excel?

No. El Excel solo se lee; nunca se escribe.

¿Qué pasa si muevo el Excel de carpeta?

El dibujo recuerda la ruta del Excel. Si ya no está, el plugin lo avisa y basta con volver a cargarlo.

¿El perfil es editable después?

Sí, es un bloque estándar de AutoCAD. Puedes moverlo, copiarlo o explotarlo como cualquier bloque.

¿Puedo tener varios sondeos en el mismo plano?

Sí. Cada sondeo se dibuja como su propio bloque y puedes insertarlos donde quieras.

TerrioLabs 1D

De la planilla al plano,
sin pasos intermedios.

Contactar para adquirir Ver instrucciones de instalación

Licencia: $25 USD · Pago único · AutoCAD / Civil 3D 2021–2026
